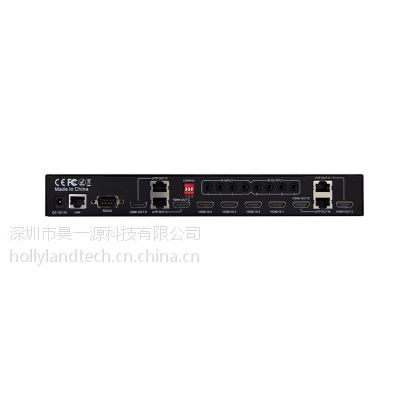

HDMI 4进4出带延长功能高清视频矩阵(HLHM0404A)
■产品介绍
HDMI 4进4出带延长功能高清视频矩阵，拥有4路超高清视频信号输入接口，和4路超高请视频信号输出接口，同时还内置4路CAT5/6单网线延长器发射端。任何一个输出接口都可以随意选择输出任意的输入接口信号。输入信号支持的分辨率为1080P 3D或者1080P 60祯，同时本产品还提供完整的4x4红外矩阵，方便您的使用。
■主要功能:
符合HDMI 1.3规范，同时支持HDMI1.4的3D功能
符合HDCP1.3规范
真正的4x4 HDMI矩阵，4路HDMI输出可以同时选择相同或者不相同的HDMI输入
每路HDMI输出拥有一路本地HDMI输出和一路RJ-45端口的HDMI单网线延长器输出，并且本地HDMI输出和RJ-45端口的HDMI单网线延长器可以同时工作
本矩阵的HDMI单网线输出支持POE功能，单网线延长器的接收端无需供电
支持的分辨率为1080p/1080i/720p/576p/480p/576i/480i
支持的音频格式为PCM, Dolby?-AC3, DTS?7.1, DSD
支持HPD和CEC功能
红外矩阵支持遥控矩阵
支持上电后自动回连上次断电时的通道选择
动态EDID混合功能，已***产品程度的兼容性
4路端口的HDMI单网线延长器都支持EDID回传功能
支持多模式控制，可以通过网口、RS232、红外控制器、单网线延长器接收端的红外遥控头和矩阵本地按钮进行控制
所有接口拥有±8千伏ESD保护（人体接触放电模型）
工业级金属外壳
参数表:
Interface | 4 HDMI input ports (female type A); 4 HDMI outputs (female type A); 4 Cat5e/6 extender output(RJ45); 4 IR output (3.5mm); 4 IR input (3.5mm); RS232 series port(DB9); LAN port (RJ45); 12V DC in (?3) |
Power consumption | <30W when the function of power over UTP of 4 extender output is on. |
Dimension | (L x W x H): 276*151*37mm (no including 3mm height rubber pad) |
Net weight | 2.5kg per unit |
Input/Output Video formats | HDMI v1.3, 1080p/1080i/720p/576p/480p/576i/480i |
HD interface standard | HDMI 1.3 standard (HDMI 1.4 3D function), HDCP 1.2, support CEC, EDID |
Input Video Signal Amplitude | 0.5-1.0 volts p-p |
Input DDC Signal | 5 volts p-p (TTL) |
HDMI Input/output audio formats | PCM, Dolby?-AC3, DTS?7.1, DSD ,Maximum 8 channels |
HDMI input/output cable distance | ≥15m (26 AWG, and can be extended with amplifier in most cases) |
Extender output resolution and distance | 1080P 170ft (50 meters)-CAT5e/ 230ft (70 meters)-CAT6 720P/1080i 230ft (70 meters)-CAT5e/ 300ft (90 meters)-CAT6 |
Indicators | Power-Green, Extender output connected status-Green, Matrix Status-Yellow |
IR frequency | 38KHz |
ESD level | HBM ±8 kV （Contact Discharge） |
Temperature range | 0~40°C (operation), -20~60°C(stock) |
Compliance | FCC; CE |
■包装清单：
1台HDMI 4x4矩阵
1 个12V 4A电源适配器
1 个红外遥控器
4 条红外发射线（3m）
4 条红外接收线（3m）
1本用户手册
2个金属挂耳
223*180*50mm纸箱包装
2 条红外接收线（9m）
1
本用户手册
