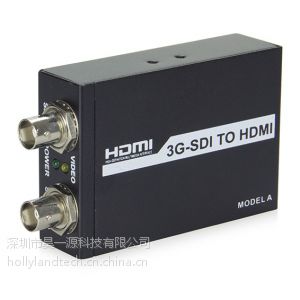

3G SDI转HDMI转换器
介绍:
HLSH000SDI to HDMI转换器实现3G/HD SDI高清信号转换输出至HDMI。 HLSH00最多支持8个3G SDI内嵌音频的HDMI输出。HLSH00提供1个3G/HD SDI口输入，一个3G/HD SDI口环通输出, 非常适合SDI摄像机或其他SDI高清视频源到HDMI视频采集卡或监视器的转换输出。
型号系列：
HLSH00产品型号定义见下表：
产品 | 型号 | 3G SDI | SDI环路输出 |
SDI to HDMI | Model A | 是 | 是 |
主要特点:
SMPTE425M-AB 输入
全HDMI1.3a格式支持，24，30，36bit色深，2-8声道嵌入音频
SDI锁相环时钟滤波，接受3G SDI长线输入
电源指示灯及视频锁定指示灯
工业级防护金属外壳，安装方便操作简单
参数表:
接口 | 1 SDI输入（BNC型母座）；1 SDI环通输出（BNC型母座）； HDMI输入口（Type A母座）；5V DC in； |
功耗 | <1.3w<> |
尺寸 | (L x W x H): 82 x 55 x 30mm（不包含SDI连接器长度） |
净重 | 0.175kg 每单元 |
输入视频 | 3G, HD, and SD-SDI (auto-selected), SMPTE-259/274/292/296/372/424/425, 2x BNC |
输出视频 | HDMI v1.3a, 30/36 bits per pixel, RGB or YUV, SD, HD,525i, 625i, 720p 50/59.94/60,1080i 50/59.94/60,1080p23.98/24/25/29.9/30/50/59.94/60 HDMI Standard Type A connector |
输入音频 | SDI embedded audio, 24 bit/48KHz, 8 channels max |
输出音频 | HDMI embedded audio, 24 bit/48KHz, 8 channels max |
信号灯 | 电源-绿；视频-绿 |
温度范围 | 0 ~ 40°C (工作温度范围); -20~60°C(储存温度范围) |
法规遵从 | FCC; CE. |
典型应用：
适用于SDI摄像机到近端低成本HDMI监视器的转换输出，同时提供一个环出SDI口接远端SDI监视器。
■包装清单
1个3G-SDI转HDMI转换器单元；
2只L型金属挂耳，用于墙面固定安装；
1只DC 5V 1A适配器；
103*137*45纸盒包装。
