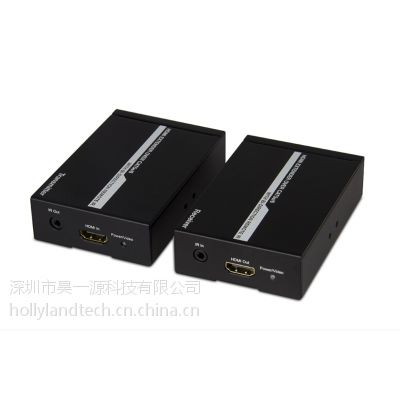

50米带双向红外HDMI延长器 (HLHC050H)
介绍:
双向红外单网线HDMI单延长器包括发送器和接收器两部分组成，发送端将高清HDMI音视频输入信号以及控制信号进行合并转换，驱动放大，然后转换成适合单根超五类线传输的高速差分信号对进行传输，接收器完成对接收高速差分信号的均衡放大，控制信号分离，电平调节，然后通过标准HDMI视频接口输出。产品还提双向红外回传（发射端->接收端，接收端->发射端），EDID回传，以及输出、输出HDCP 1.2。所有功能尽通过一根网线实现，在1080P 60Hz分辨率下，CAT5e线材可以实现50米的延长距离。
主要特点:
单CAT5e网线延长到170英尺(50米)用于1080P 3D 或 1920x1200 60fs，或者 270英尺 (80米) 用于1080i/720P
支持的音频格式 Dolby True HD, DTS-master等
兼容3D 技术(全部 7种格式),包括***的，例如： Frame Packing, Side-by-Side, Top-to-Bottom, 等
EDID 透传模式
CEC透传模式
支持VESA DDC 和热插拔技术 (HPD)
支持双向宽频红外回传
HDCP 1.2 兼容
DVI 1.0 兼容
HDMI多层级联
标准美规铁盒结构，方便安装
参数表:
接口 | 发射器 | HDMI输入口(type A母座)；IR输入口(3.5mm 耳机孔)；IR输出口(3.5mm 耳机孔)；RJ45 网口；5V DC in； |
接收器 | HDMI输出口(Type A母座)；IR输入口(3.5mm 耳机孔)；IR输出口(3.5mm 耳机孔)；RJ45 网口；5V DC in； | |
功耗 | 发射端<3.5w<>，接收端 <2.5w<> | |
尺寸 | (L x W x H): 100 x 65 x 26mm | |
净重 | 0.2kg 每单元 | |
视频带宽 | TMDS时钟225MHz，6.75Gbps | |
分辨率和距离 | 1080P 170ft (50 meters)-CAT5e/ 270ft (80 meters)-CAT6 720P/1080i 270ft (80 meters)-CAT5e/ 330ft (100 meters)-CAT6 | |
音频格式 | 8通道格式，包括数字音频格式Dolby TrueHD 和DTS Master | |
TMDS输入信号 | 1.2 volts (点对点) | |
DDC 输入信号 | 5 volts (点对点) | |
信号灯 | 电源-轰；视频信号链接：蓝 | |
高清接口标准 | HDMI 1.3 标准(HDMI 1.4 3D 功能)，HDCP 1.2 协议，支持CEC, EDID直通 | |
红外回传 | 38KHz | |
ESD保护等级 | ±8 kV (HBM人体接触放电模型) | |
温度范围 | 0 ~ 40°C (工作温度范围); -20~60°C(储存温度范围) | |
法规遵从 | FCC; CE; RoHS | |
包装清单:
发射器1个，接收器1个；
1米红外发射头1个，1米红外接收头1个；
5V 1A直流适配器2个；
223*180*50mm纸盒包装。
